वेस्टकिंग EVFUSE® श्रृंखला
ने इलेक्ट्रिक वाहनों (ईवी) के लिए दो अनुकूलित सुरक्षा समाधान विकसित किए हैं, अर्थात् एच-टाइप और जे-टाइप फ़्यूज़। वेस्टकिंग इलेक्ट्रिक वाहन फ़्यूज़ को 20 से अधिक नई ऊर्जा ईवी उद्यमों के साथ बातचीत के आधार पर डिज़ाइन और विकसित किया गया है। ये फ़्यूज़ पूरी तरह से नई ऊर्जा इलेक्ट्रिक वाहनों की अनुप्रयोग शर्तों का अनुपालन करते हैं, जिनमें बोल्ट कसने वाली संरचना और उच्च-एल्यूमिना उच्च तापमान वाले सिरेमिक सामग्री शामिल हैं। ये फ़्यूज़ बाज़ार-अग्रणी कॉम्पैक्टनेस, प्रभाव प्रतिरोध और आजीवन स्थायित्व सिमुलेशन फ़ंक्शन प्रदान करते हैं।

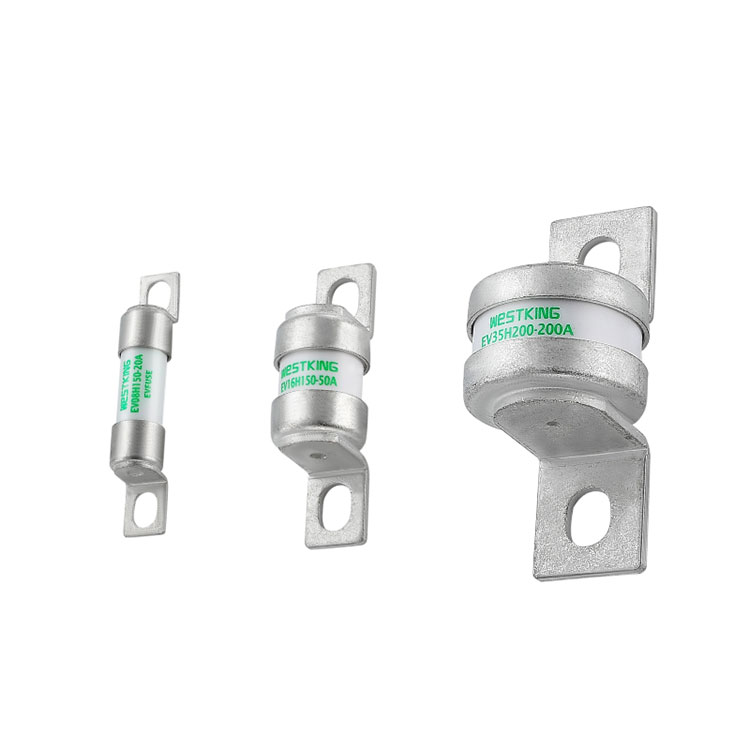

वेस्टकिंग EV08H150, EV16H150, और EV35H200 मुख्य रूप से छोटे इलेक्ट्रिक वाहनों, सिटी कारों या इलेक्ट्रिक नौकाओं के लिए बैटरी पैक सुरक्षा के रूप में उपयुक्त हैं, जो सुरक्षित और विश्वसनीय प्रदर्शन प्रदान करते हैं।
प्रकार | रेटेड वोल्टेज | रेटेड धाराओं |

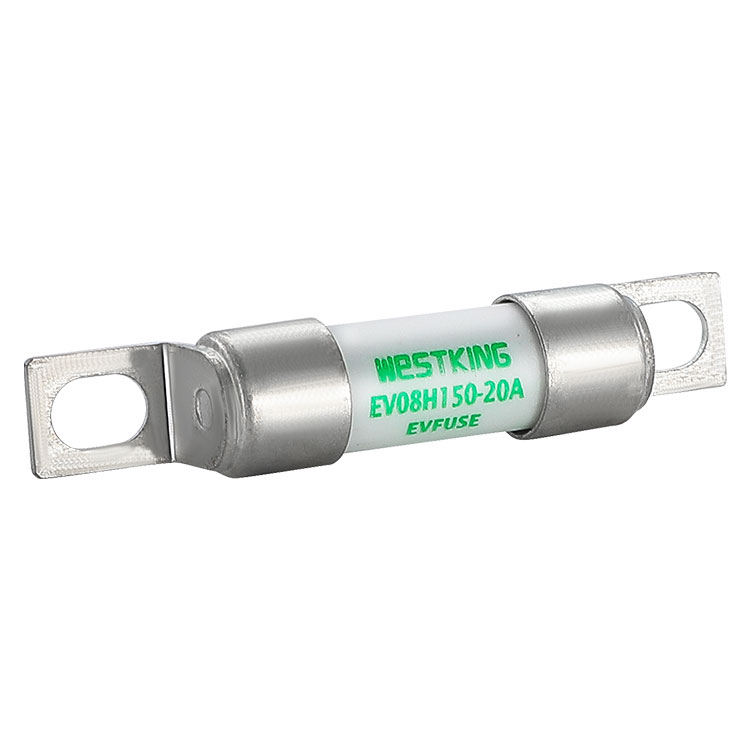

EV08H150-(एएमपी) | 150VDC | 6ए-20ए |

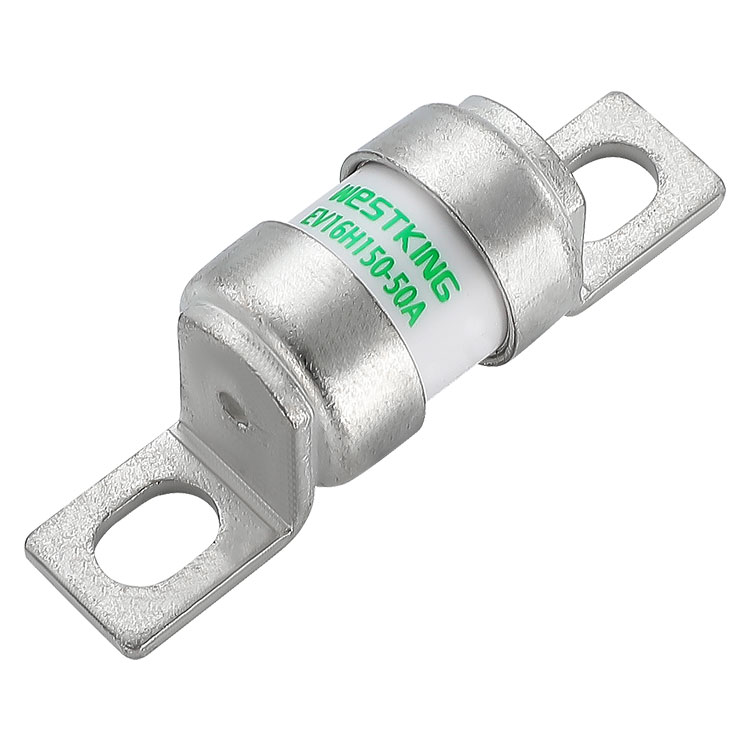

EV16H150-(एएमपी) | 150VDC | 20ए-180ए |

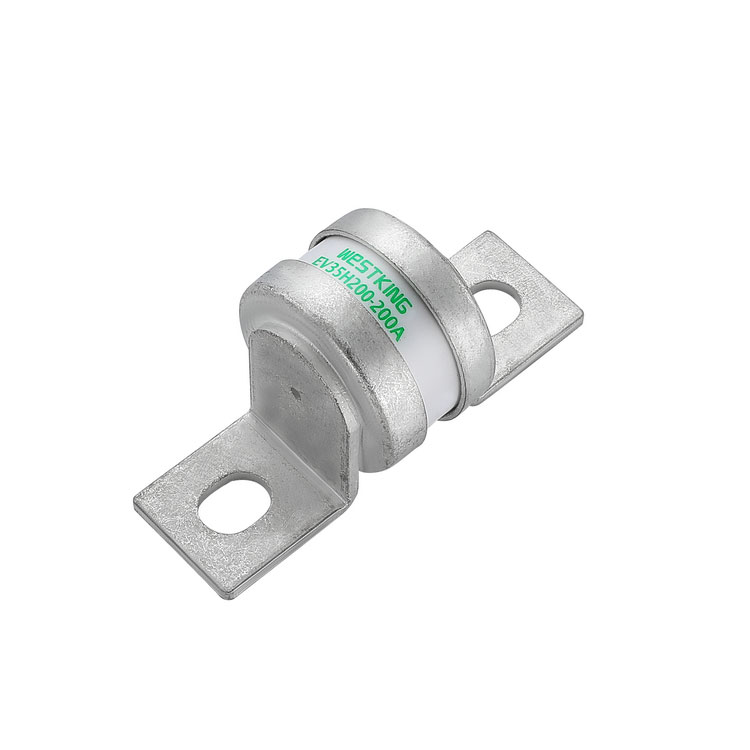

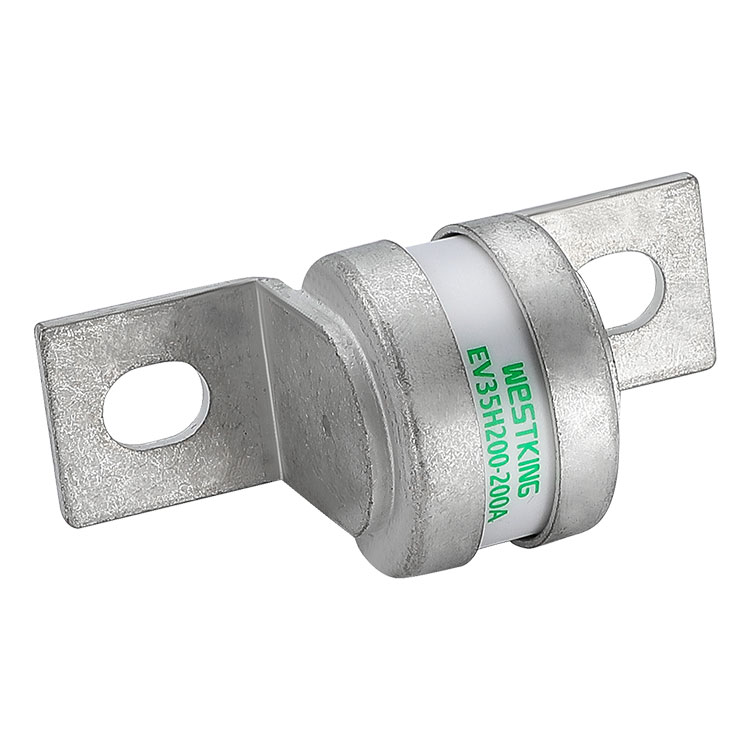

EV35H200-(एएमपी) | 200VDC | 200ए-500ए |
•उपयोग श्रेणी: | जीईवी |
•रेटेड ब्रेकिंग क्षमता: | 20 के.ए |
•स्थिर समय: | 2±0.5ms |
•परिवेश का तापमान : | -40°C...125°C |
ISO8820-8
D622 प्राप्त करें
ऑटोमोटिव आवश्यकताओं के अनुपालन के लिए ITAF16949 गुणवत्ता प्रणाली के तहत निर्मित
RoHS अनुरूप
REACH घोषणा अनुरोध पर उपलब्ध है
ओवरलोड और शॉर्ट सर्किट से दोहरी सुरक्षा
कम तापमान वृद्धि और बिजली की खपत, बैटरी रेंज का विस्तार
उच्च तोड़ने की क्षमता
बैटरी पैक सुरक्षा
बीडीयू और पीडीयू
सहायक उपकरणों के लिए बैटरी जंक्शन बॉक्स
यह/सभी
विद्युत ऊर्जा भंडारण
बैटरी चार्जर
सुपरकैपेसिटर पैक सुरक्षा
डीसी रिले/डिस्कनेक्टर/स्विच के लिए बैकअप सुरक्षा
रखरखाव सुरक्षा डिस्कनेक्ट (एमएसडी)
is09001 iatf16949
चीन
प्रकार | I2t (A2s) | बिजली की हानि 0.5 In(w) | शुद्ध वजन (जी) | |
गलन | क्लियरिंग | |||
EV08H150-06A | 2 | 6 | 0.30 | 6.01 |
EV08H150-10A | 3.8 | 12 | 0.75 | |
EV08H150-12A | 7 | 22 | 0.80 | |
EV08H150-16A | 20 | 50 | 0.85 | |
EV08H150-20A | 25 | 80 | 1.2 |
प्रकार | I2t (A2s) | बिजली की हानि 0.5 In(w) | शुद्ध वजन (जी) | |
गलन | क्लियरिंग | |||
EV16H150-20A | 12 | 100 | 0.45 | 32 |
EV16H150-25A | 18 | 120 | 0.60 | |
EV16H150-32A | 32 | 200 | 0.68 | |
EV16H150-35A | 50 | 320 | 0.75 | |
EV16H150-50A | 100 | 500 | 1.05 | |
EV16H150-63A | 180 | 1100 | 1.35 | |
EV16H150-80A | 300 | 1900 | 2.10 | |
EV16H150-100A | 600 | 3800 | 2.78 | |
EV16H150-125A | 625 | 3900 | 3.38 | |
EV16H150-160A | 1100 | 7000 | 4.28 | |
EV16H150-180A | 1600 | 12000 | 5.33 |
प्रकार | I2t (A2s) | बिजली की हानि 0.5 In(w) | शुद्ध वजन (जी) | |
गलन | क्लियरिंग | |||
EV35H200﹣200A | 5200 | 20500 | 3.00 | 154.3 |
EV35H200﹣250A | 7000 | 30500 | 3.90 | |
EV35H200﹣300A | 10000 | 40000 | 4.50 | |
EV35H200﹣350A | 15000 | 60000 | 5.10 | |
EV35H200﹣400A | 20000 | 82000 | 5.50 | |
EV35H200﹣450A | 23000 | 120000 | 7.70 | |
EV35H200﹣500A | 28000 | 180000 | 9.80 |
विवरण:
1. फ़्यूज़ सामान्य रूप से -5°C से 40°C के तापमान रेंज के भीतर संचालित होता है, और किसी अतिरिक्त सुधार की आवश्यकता नहीं होती है।
2. स्वीकार्य उपयोग की शर्तें -40°C से 85°C हैं।
3.अनुमत उपयोग शर्तों की सीमा के भीतर, इस तालिका को देखें।
