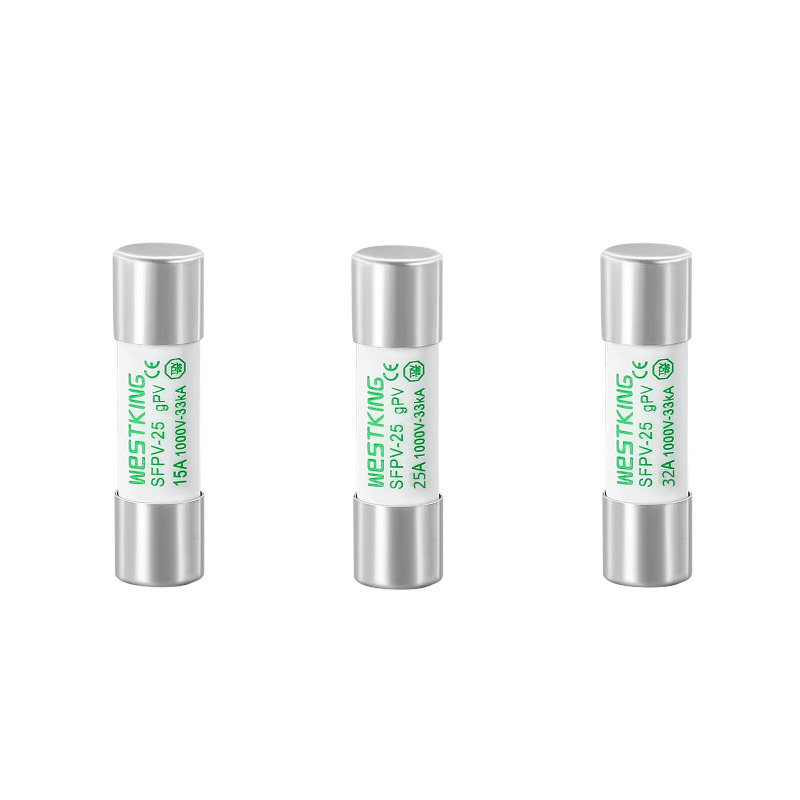

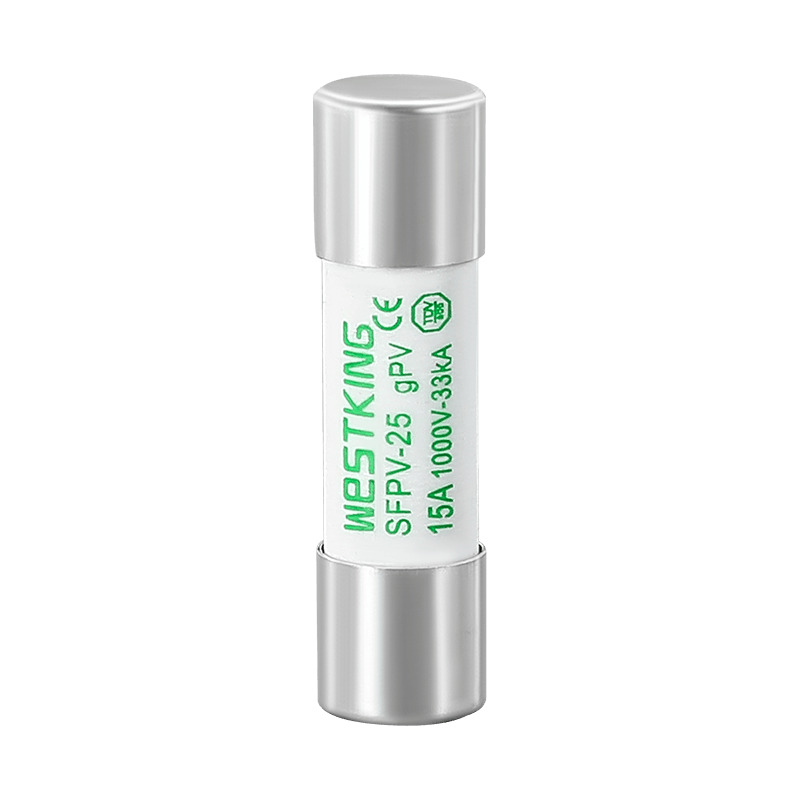

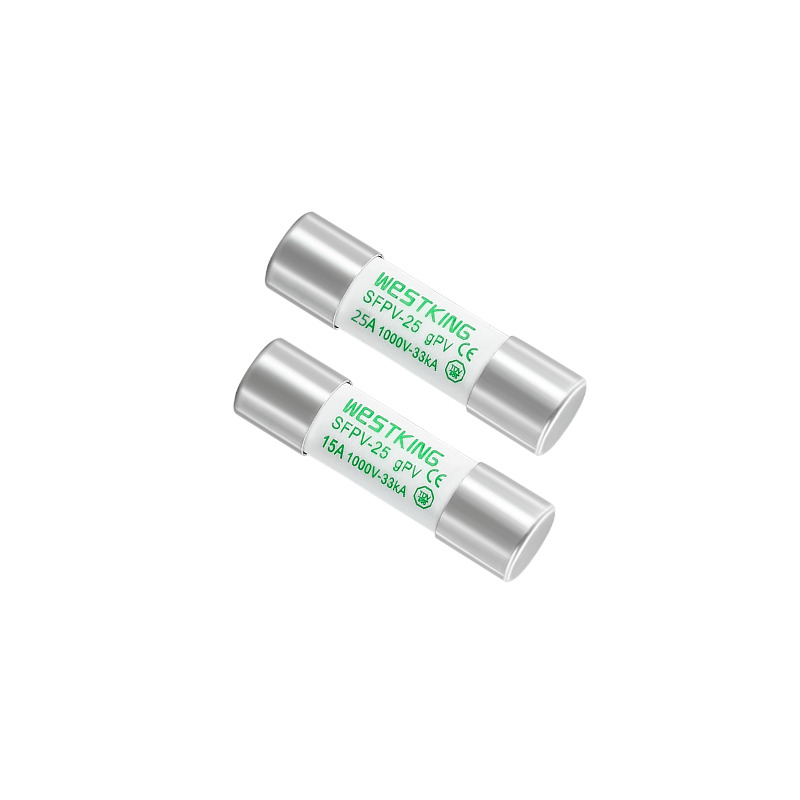

1000Vdc 10x38mm GPV PV फ़्यूज़ लिंक

फोटोवोल्टिक प्रणालियों को ध्यान में रखकर तैयार किया गया, वेस्टकिंग का मॉडल एसएफपीवी-251000Vdc 10x38mm GPV PV फ़्यूज़ लिंकफोटोवोल्टिक सेटअप की सुरक्षा की गारंटी के लिए इंजीनियर की गई एक उद्देश्य-निर्मित पीवी फ्यूज श्रृंखला के रूप में उभरती है। अपने परिष्कृत डिज़ाइन के साथ, यह फ़्यूज़ श्रृंखला तापमान भिन्नता और बार-बार करंट साइकिलिंग के खिलाफ असाधारण लचीलापन प्रदान करती है, जिससे सिस्टम के लंबे समय तक स्थायित्व को बढ़ावा मिलता है।

जांच भेजें

उत्पाद वर्णन

फोटोवोल्टिक प्रणालियों की सुरक्षा के लिए विशेष रूप से विकसित, वेस्टकिंग का मॉडल एसएफपीवी-251000Vdc 10x38mm GPV PV फ़्यूज़ लिंकएक पीवी फ्यूज श्रृंखला है जिसे फोटोवोल्टिक अनुप्रयोगों की सुरक्षा सुनिश्चित करने के लिए डिज़ाइन किया गया है। इसका उन्नत निर्माण तापमान और वर्तमान चक्रण के लिए उत्कृष्ट प्रतिरोध प्रदान करता है, जो सिस्टम के विस्तारित जीवनकाल में योगदान देता है। 1000VDC रेटिंग के साथ, मॉडल SFPV-25 फ्यूज रेटेड वर्तमान मूल्य से 1.35 गुना कम न्यूनतम ब्रेकिंग क्षमता का दावा करता है। यह पीवी सरणियों द्वारा उत्पन्न विशिष्ट कम दोष वाली वर्तमान स्थितियों के तहत भी सुरक्षित सर्किट रुकावट को सक्षम बनाता है। वेस्टकिंग्स प्रोटेक्शन फ़्यूज़ लाइन के साथ अपने ऑफ-ग्रिड या ग्रिड-बंधे पीवी सिस्टम को अप्रत्याशित ग्राउंड दोषों और लाइन दोषों से सुरक्षित रखें।


1000Vdc 10x38mm GPV PV फ़्यूज़ लिंकतकनीकी डाटा

•रेटेड वोल्टेज: 1000Vdc
•रेटेड धाराएँ: 1ए...32ए
•उपयोग श्रेणी: जीपीवी
•रेटेड ब्रेकिंग क्षमता: 33 के.ए
•न्यूनतम व्यवधान रेटिंग: 1ए > 1,45·इंच 2...32ए > 1,35·इंच
•नॉन फ़्यूज़िंग करंट: 1,13·इंच
•भंडारण तापमान: -40°C ... 90°C
•परिचालन तापमान : -40°C ... 85°C

•यदि परिवेश का तापमान 25 डिग्री सेल्सियस से अधिक है, तो कृपया वेस्टकिंग के फ्यूज तापमान सुधार गुणांक चार्ट और उपयोगकर्ता मैनुअल देखें।


1000Vdc 10x38mm GPV PV फ़्यूज़ लिंकमानकों

IEC/EN 60269-1 फ़्यूज़ लिंक - सामान्य आवश्यकताएँ

सौर फोटोवोल्टिक प्रणालियों के लिए IEC/EN 60269-6 फ़्यूज़ लिंक

UL248-19 फोटोवोल्टिक फ्यूज लिंक

RoHS कॉम्प्लाइंट


1000Vdc 10x38mm GPV PV फ़्यूज़ लिंकप्रमुख विशेषताएँ/फायदे

असाधारण रूप से कम फॉल्ट करंट व्यवधान क्षमता

सिस्टम के जीवनकाल को बढ़ाने के लिए मजबूत निर्माण

तापमान चक्रण के प्रति लचीला

अत्यधिक तापमान में विश्वसनीय प्रदर्शन का आश्वासन दिया गया


1000Vdc 10x38mm GPV PV फ़्यूज़ लिंकअनुप्रयोग

इन-लाइन पीवी मॉड्यूल के लिए सुरक्षा

कंबाइनर बॉक्स अनुप्रयोगों के लिए उपयुक्त

सभी फोटोवोल्टिक प्रणालियों पर लागू

पीवी सिस्टम के स्ट्रिंग/एरे स्तर पर सुरक्षा प्रदान करता है

इनवर्टर और बैटरी चार्ज नियंत्रकों के साथ संगत


प्रमाणपत्र

टीयूवी सीई

is09001 iatf16949


मूल

चीन


विद्युत विशेषताओं

वर्तमान मूल्यांकित I2t(A2s) बिजली की हानि (w) 1.0 इंच शुद्ध वजन
गलन क्लियरिंग
1 क 5 16 0.9 10 ग्राम
2ए 8 32 1.0
3 ए 10 48 1.3
4 ए 13 65 1.5
5ए 22 86 1.6
6ए 32 100 1.8
8ए 42 135 2.1
10:00 पूर्वाह्न 50 152 2.3
12ए 57 188 2.7
15ए 60 230 3.0
20ए 80 310 3.6
25ए 120 420 4.5
32ए 185 660 5.0


टी-आई विशेषताएँ


आयाम (मिमी)


संगत FUSE बेस


तापमान सुधार गुणांक चार्ट


विवरण:

1. फ़्यूज़ सामान्य रूप से -5°C से 40°C के तापमान रेंज के भीतर संचालित होता है, और किसी अतिरिक्त सुधार की आवश्यकता नहीं होती है।

2. स्वीकार्य उपयोग की शर्तें -40°C से 85°C हैं।

3.अनुमत उपयोग शर्तों की सीमा के भीतर, इस तालिका को देखें।


उपयोगकर्ता पुस्तिका

यह मैनुअल gPV 1000Vdc 10x38mm फ़्यूज़ लिंक और फ़्यूज़ होल्डर के लिए है, जो सौर फोटोवोल्टिक विद्युत उत्पादन सुरक्षा उद्देश्यों के लिए डिज़ाइन किए गए हैं।


1. काम करने की स्थितियाँ

1.1 परिवेशी वायु तापमान

सामान्य उपयोग की स्थितियाँ: परिवेशी वायु का तापमान 40°C से अधिक नहीं होना चाहिए; 24 घंटों में औसत परिवेशी वायु तापमान 35°C से अधिक नहीं होता है, वर्ष के भीतर कम औसत मान मापा जाता है; न्यूनतम परिवेशीय वायु तापमान -5°C से कम नहीं है। स्वीकार्य उपयोग की शर्तें: -40°C से 85°C.

1.2 ऊंचाई

सामान्य उपयोग की शर्तें: स्थापना की ऊंचाई 2000 मीटर से अधिक नहीं है। स्वीकार्य उपयोग की शर्तें: 2000 मीटर से 4500 मीटर। ऊंचाई पैरामीटर सुधार: अधिक ऊंचाई से मुख्य रूप से इन्सुलेशन में गिरावट, खराब गर्मी अपव्यय की स्थिति और वायु दबाव में परिवर्तन होता है।

a) ऊंचाई में प्रत्येक 100 मीटर की वृद्धि के लिए, फ़्यूज़ के तापमान में 0.1k - 0.5k की वृद्धि होती है।

बी) ऊंचाई में प्रत्येक 100 मीटर की वृद्धि के लिए, परिवेश का औसत तापमान लगभग 0.5k कम हो जाता है।

ग) आम तौर पर, खुले वातावरण में उपयोग किए जाने वाले फ़्यूज़ रेटेड करंट पर ऊंचाई के प्रभाव को अनदेखा कर सकते हैं, और फिर भी मानक स्थितियों का चयन कर सकते हैं।

घ) बंद वातावरण में उपयोग किए जाने वाले फ़्यूज़, यदि बाड़े का परिवेशी वायु तापमान या आंतरिक तापमान ऊंचाई के साथ महत्वपूर्ण रूप से कम नहीं होता है, और अभी भी 40 डिग्री सेल्सियस से अधिक तक पहुंच सकता है, तो रेटेड वर्तमान को कम करने की आवश्यकता है। ऊंचाई में प्रत्येक 1000 मीटर की वृद्धि के लिए, रेटेड धारा 2% - 5% कम हो जाती है।

1.3 वायुमंडलीय स्थितियाँ

सामान्य उपयोग की स्थिति: हवा साफ है, 40 डिग्री सेल्सियस परिवेशी वायु तापमान पर सापेक्ष आर्द्रता 50% से अधिक नहीं है; कम तापमान पर उच्च सापेक्ष आर्द्रता की अनुमति है; इन परिस्थितियों में, तापमान परिवर्तन के कारण कभी-कभी मध्यम संघनन हो सकता है। सामान्य उपयोग की स्थिति: 95% तक की सापेक्ष आर्द्रता के साथ कोई महत्वपूर्ण संक्षेपण नहीं।


2.स्थापना की शर्तें

वास्तविक स्थिति के आधार पर विशिष्ट स्थापना के साथ, फ़्यूज़ को क्षैतिज या लंबवत रूप से स्थापित किया जाना चाहिए। विद्युत निकासी 8 मिमी से कम नहीं होनी चाहिए, और क्रीपेज दूरी 10 मिमी से कम नहीं होनी चाहिए। पीवी फ़्यूज़ की स्थापना श्रेणी तृतीय श्रेणी है। स्थापना की शर्तें इस प्रकार हैं:

क) ऐसे स्थान पर जहां कोई महत्वपूर्ण कंपन और झटका न हो।

बी) ऐसे माध्यम में जिसमें विस्फोट का खतरा न हो और जिसमें कोई गैस या धूल न हो जो धातुओं को संक्षारित कर सके या इन्सुलेशन (प्रवाहकीय धूल सहित) को नष्ट कर सके।

ग) ऐसी जगह पर जहां बारिश या बर्फबारी न हो।


3.स्थापना विधि:

क) TH35 मानक रेल स्थापना;

बी) पेंच विशिष्टता: एम5;

ग) अनुशंसित स्थापना टोक़: 2.0 एनएम;

घ) टॉर्क सहनशीलता: ± 3%।


4. पैकेजिंग और भंडारण

पैकेजिंग: वेस्टकिंग के पीवी फ़्यूज़ बारिश, नमी प्रतिरोध और नाजुकता के लिए सुरक्षा लेबल के साथ नालीदार कागज के आंतरिक बक्से और बाहरी डिब्बों में आते हैं।

भंडारण: तापमान: -40°C से 40°C; सापेक्ष आर्द्रता 40°C पर 70%, 30°C पर 80%, और 20°C से नीचे 90% से अधिक नहीं होती है; नमी प्रतिरोधी, नमी अवशोषण के कारण तरल पानी के संपर्क और विरूपण से बचें; अग्निरोधक.

5. उपयोग एवं रखरखाव

पीवी फ़्यूज़ को पेशेवर कर्मियों द्वारा नियमित रूप से साफ और रखरखाव किया जाना चाहिए, सुरक्षित उपयोग सुनिश्चित करने के लिए फास्टनरों की स्थिति का निरीक्षण करना चाहिए। जब पीवी फ़्यूज़ लिंक पिघल जाता है, तो इसे वेस्टकिंग के पीवी फ़्यूज़ से बदलने की अनुशंसा की जाती है। फ़्यूज़ तत्व को प्रतिस्थापित करते समय, कृपया पीवी फ़्यूज़ धारक से धूल और अन्य दूषित पदार्थों को हटा दें


कृपया इस मैनुअल को ध्यान से पढ़ें, क्योंकि यह आपको फ़्यूज़ का उचित उपयोग करने में मदद करेगा। वेस्टकिंग न्यू एनर्जी टेक्नोलॉजी कंपनी लिमिटेड न केवल हमारे ग्राहकों को उच्च गुणवत्ता वाले फ़्यूज़ प्रदान करती है, बल्कि विद्युत सुरक्षा मुद्दों को हल करने में उपयोगकर्ताओं की सहायता के लिए व्यापक तकनीकी सेवाएँ भी प्रदान करती है। डीसी फ़्यूज़ पर शोध और निर्माण करने वाली चीन की पहली कंपनी के रूप में, वेस्टकिंग नई ऊर्जा विद्युत क्षेत्र के लिए बेहतर फ़्यूज़ उत्पाद प्रदान करने के लिए प्रतिबद्ध है।
